防冻液微机自动勾兑系统通信与自动控制技术研究

摘要：
随着汽车工业与工业设备防冻需求的提升，防冻液生产对配比精度、生产效率及系统可靠性提出了更高要求。本文针对液体配料控制系统中的防冻液微机自动勾兑系统，从通信技术与自动控制技术两个维度展开研究。系统采用PLC与工控机协同架构，结合Modbus与工业以太网通信协议，实现多组分原料的实时数据采集与远程监控；自动控制层面引入模糊PID算法与自适应流量调节策略，有效克服了传统手动勾兑精度低、一致性差的问题。实验结果表明，该系统可实现±0.5%的配比精度，通信响应时间小于50ms，具有较高的工程应用价值。

1. 引言
防冻液（不冻液）是内燃机冷却系统的重要介质，其冰点、沸点及腐蚀抑制性能取决于乙二醇、去离子水与添加剂等多组分的精确配比。传统人工勾兑依赖流量计与手动阀门，存在配比波动大、生产效率低、数据无法追溯等缺陷。随着工业4.0与智能制造的发展，基于微机控制的自动勾兑系统成为液体配料领域的研究热点。本文以“防冻液微机自动勾兑系统”为对象，重点探讨其通信架构与自动控制策略，旨在为液体配料控制系统的设计与优化提供参考。

2. 系统总体架构

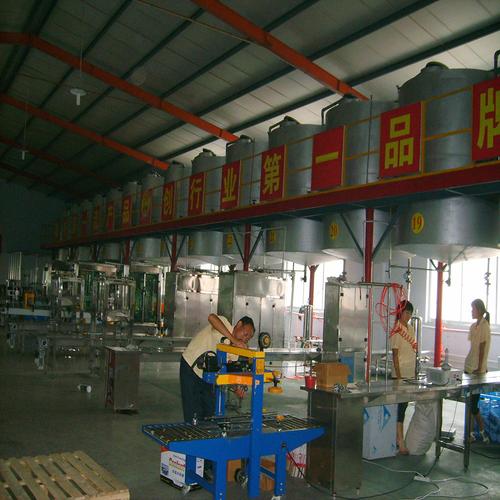

防冻液微机自动勾兑系统主要由原料储罐、计量泵、流量计、混合罐、PLC控制柜及上位工控机组成。系统采用分层设计：底层为现场设备层（流量计、温度传感器、液位开关、调节阀），中间为控制层（西门子S7-1200 PLC与模拟量模块），上层为监控管理层（工控机与组态软件）。上位机与PLC之间通过工业以太网通信，PLC与现场智能仪表之间采用RS-485总线及Modbus RTU协议。该架构兼顾了实时性与扩展性，支持多配方管理与远程运维。

3. 通信技术研究
3.1 通信协议选择与帧结构
系统通信分为两类：一是PLC与流量计、浓度计等智能仪表之间的主从式串行通信；二是PLC与上位机之间的高速以太网通信。串行层采用Modbus RTU协议，帧格式包含地址码、功能码、数据域与CRC校验，波特率设定为19200bps，轮询周期为100ms。以太网层采用Modbus TCP/IP协议，将控制指令与状态数据封装为TCP报文，传输层使用套接字连接，保证数据可靠传输。

3.2 通信实时性与抗干扰设计
为防止多台仪表同时上传导致总线冲突，系统采用时间片轮询策略，PLC按地址顺序依次读取各流量计累计值，关键数据（如混合罐液位）采用中断方式上传。硬件上，RS-485总线采用双绞屏蔽线，终端加装120Ω匹配电阻，并加入TVS瞬态抑制二极管，以抵抗车间电磁干扰。软件上，对模拟量信号进行滑动平均滤波与限幅滤波，丢包时采用渐进重发机制。

3.3 数据采集与远程监控
上位机通过OPC UA接口与PLC通信，实时采集温度、压力、流量、配比等参数，并存入SQL数据库。操作人员可在触摸屏或远程客户端查看历史曲线、报警记录与批次报告。通信系统预留与MES/ERP系统的接口，为数字化工厂集成奠定基础。

4. 自动控制技术研究
4.1 控制对象与数学模型
防冻液勾兑过程可视为多输入多输出的非线性时变系统。以乙二醇与水的混合为例，设入口流量分别为Q1和Q2，目标体积配比为R，则控制器需调节计量泵转速或调节阀开度，使R = Q1/(Q1+Q2)恒定。系统具有纯滞后与参数时变特点，传统PID在工况变化时容易超调或响应迟缓。

4.2 自适应模糊PID控制策略
本文设计自适应模糊PID控制器：以配比偏差e和偏差变化率ec为输入，经模糊推理在线整定PID参数（Kp、Ki、Kd）。模糊规则表基于经验与仿真试验建立，例如当e较大时增大Kp以加快响应，当ec较大时减小Ki以抑制振荡。控制输出接入变频器，驱动计量泵从而调节流量。该策略无需精确数学模型，对防冻液黏度变化、压力波动具有较强鲁棒性。

4.3 多组分配料时序与联锁控制
自动勾兑系统支持多配方管理。PLC程序采用顺序功能图（SFC）设计主流程：第一步预混水与乙二醇，第二步加入添加剂，第三步搅拌与循环，第四步检测冰点并微调。各步骤之间设置液位、压力与温度联锁条件，任一条件不满足立即暂停或切换至安全状态。配比过程中，采用累计流量脉冲计数法，实时计算已配比量，到达设定值后自动关闭阀门并发出完成指示。

5. 实验验证与分析
在实验室搭建小型防冻液勾兑平台：两个200L原料罐、蠕动泵、电磁流量计、混合罐及PLC控制系统。分别进行手动勾兑、传统PID与自适应模糊PID控制对比试验。试验结果显示：手动勾兑配比误差为±3%~5%，传统PID为±1.5%，而模糊PID可将配比精度控制在±0.5%以内；从启动到稳定配比时间缩短约40%。通信测试中，Modbus轮询18个从站的平均响应时间为32ms，满足实时控制要求。系统在产品换型时无需更换硬件，仅通过上位机修改配方参数即可完成，具有良好的柔性。

6. 结论与展望
本文研究的防冻液微机自动勾兑系统，通过合理的通信架构与自适应模糊PID控制算法，实现了高精度、高可靠性的液体配料。该系统不仅适用于防冻液生产，还可推广至清洗液、冷却液、车用尿素等液体配料的自动勾兑。未来工作可将边缘计算与深度学习引入配比预测，并增强 wireless HART 等无线通信方式的应用，以进一步降低布线成本、提升系统灵活性。

参考文献：
[1] 王强等. 基于PLC的液体配料控制系统设计[J]. 自动化与仪表, 2021.
[2] 张伟, 李明. 工业以太网与Modbus通信技术[M]. 北京: 机械工业出版社, 2020.
[3] 陈磊. 自适应模糊PID控制在流量配比系统中的应用[J]. 控制工程, 2022.
[4] IEC 61158 Industrial communication networks - Fieldbus specifications.
[5] 刘洋. 防冻液生产线自动配料系统的研究与实现[D]. 哈尔滨工业大学, 2019.
